【產品用途】

BQ41F保溫夾套式球閥系列主要適用于石油、化工、制藥、冶金、電力等各類系統中，以輸送常溫下會凝固的高粘度介質。其球閥的夾套焊接在閥門的兩端密封面之間，閥門的側面和底部設有夾套的標準連接口。由于增加了夾套，此種閥門的端部連接尺寸比同一規格的尺寸大一到兩個規格。閥門的端部連接型式有法蘭和對夾兩種。夾套中可自由的通過蒸汽其他熱保溫介質，確保粘稠的介質順暢的通過閥門。

【產品特點】

1、保溫夾套式球閥既能防止管路中粘稠的介質凝固，又能降低管路中低溫介質的熱量損失;

2、采用鋼管焊接夾套比鑄造的更加耐壓、牢固和可靠;

3、由于閥門的通徑與管道內徑一致，介質呈直線流動，流阻小，最適用于易凝固、高粘性液體介質;

4、保溫球閥閥體采用整體(一片式)結構，體積小，其重量比同類球閥的體積小、重量輕。

【執行標準】

設計規范： GB/T 12237 API 6D API 608 BS 5351

法蘭連接： GB/T 9113 ASME B16.5

試驗與檢驗：GB/T 13927 API 598 API 6D

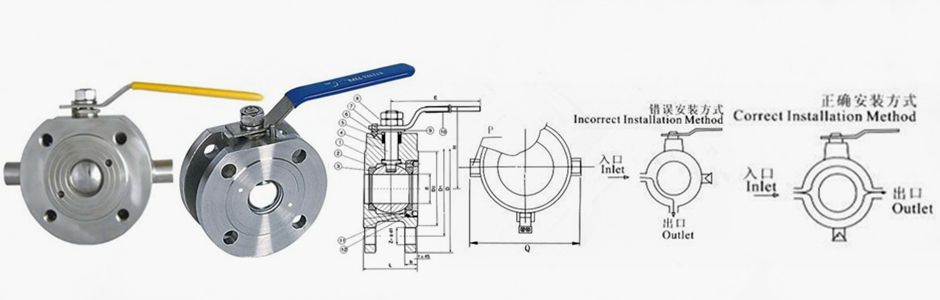

【結構示意圖】

圖中數字解析：1表示閥體，2表示連接口，3表示夾套，4表示鎖緊螺母，5表示O型圈，6表示密封圈，7表示球體，8表示閥桿，9表示墊片，10表示填料墊，11表示填料，12表示填料壓蓋，13表示螺釘，14表示定位片，15表示擋圈，16表示螺釘，17表示手柄。

【主要外形尺寸】
