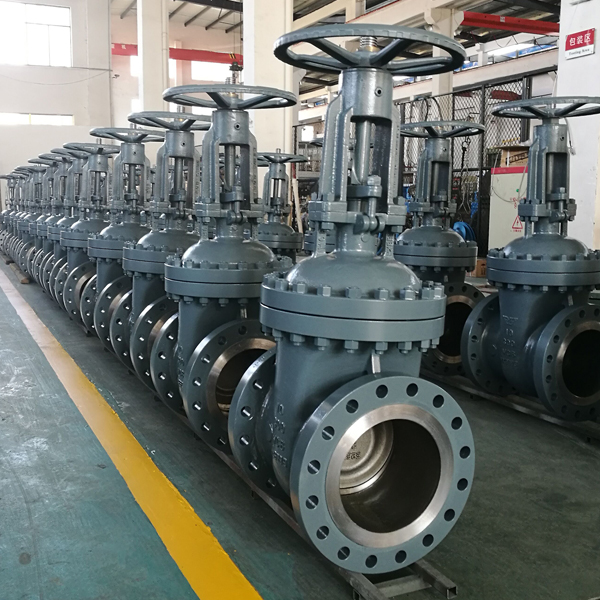

美標閘閥Z40W/Z40Y

作者：valves 發布時間：2021-01-18 00:00:00點擊：

上海滬貢，上海泵閥品牌。

上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供美標閘閥Z40W/Z40Y制造商,主要生產美標閘閥Z40W/Z40Y銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

【閥門用途】

Z40W、Z40Y美標閘閥適用于 ANSI Class150~2500、PN20~42、JIS10~20K，工作溫度 -29~425℃(碳鋼)及 -40~500℃(不銹鋼)的名種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

美標閘閥特點：
①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

【執行標準】

設計與制造標準：API 600

法蘭尺寸標準：ANSI B16.5

結構長度標準：ANSI B16.10

壓力~溫度標準：ANSI B16.34

檢驗與試驗標準：API 598

【結構圖片】

疏水閥

【性能規范】

公稱壓力(Lb)	強度試驗		水密封試驗		氣密封試驗
公稱壓力(Lb)	MPa	Lbf/in²	Mpa	Lbf/in²	MPa	Lbf/in²
150	3.1	450	2.2	315	0.5~0.7	60~100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630

【零件材料】

閥體、閥蓋、閘板	WCB	ZG1Cr18Ni	9TiCF8(304)	CF3(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)
密封面	Cr13或硬質合金	本體(W)或硬質合金(Y)
閥桿及內件	2Cr13	1Cr18Ni9Ti	0Cr19Ni9(304)	00Cr19Ni11(304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2(316)
填料	柔性石墨
墊片	不銹鋼纏繞墊片
適用介質	水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質
適用溫度	-29~425 ℃	-40~500 ℃

【主要外形尺寸】

CLASS150下美標閘閥的外形尺寸

傳動方式		手動		齒傳動
NPS	L	H₀	D₀	H₁	D₁
2	178	360	200	-	-
2 ¹/₂	190	410	200	-	-
3	203	440	250	-	-
4	229	500	250	-	-
5	254	580	300	-	-
6	267	660	300	-	-
8	292	775	350	-	-
10	330	925	450	-	-
12	356	1100	500	-	-
14	381	1295	600	1651	310
16	406	1435	600	1879	460
18	432	1626	650	2184	460
20	457	1829	650	2431	610
24	508	2175	700	2873	610
26	559	2235	750	3086	610
28	610	2310	750	3327	610
30	610	2695	800	3606	610
32	660	-	-	3708	610
36	711	-	-	3924	610
40	812	-	-	4318	610
42	812	-	-	4546	610
48	1066	-	-	5181	610

CLASS300下的美標閘閥外形尺寸

傳動方式		手動		齒傳動
NPS	L	H₀	D₀	H₁	D₁
2	216	380	200	-	-
2 ¹/₂	241	410	250	-	-
3	283	450	250	-	-
4	305	530	300	-	-
5	381	700	300	-	-
6	403	730	350	-	-
8	419	820	450	-	-
10	457	1010	500	-	-
12	502	1130	560	-	-
14	762	1489	600	1790	460
16	838	1580	650	1968	460
18	914	2017	700	2273	610
20	991	2228	700	2482	610
24	1143	2650	750	3054	610
26	1245	-	-	3219	610
28	1346	-	-	3378	610
30	1397	-	-	3530	610
32	1524	-	-	3695	610
36	1727	-	-	3987	610
40	1955			4445	610
42	2032			4699	610
48	2966			5435	610
