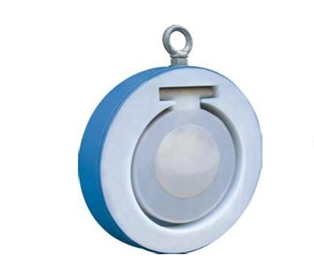

對夾式襯氟止回閥產品概述：

H74F46對夾式襯氟止回閥是一種依靠介質本身的流動，而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。適用于各類具強腐蝕介質的工業管路系統中做啟閉裝置。由于氟塑料在耐強腐蝕介質方面所具有的獨特性能,內襯在各類鑄鐵、碳鋼、不銹鋼的閥體或管件內壁及閥門內件的外表面。不但可以適不同工況下的強腐蝕介質，而且可代替價格昂貴的稀有金屬，其耐腐蝕壽命比普通閥門約提高10—20倍。對夾式襯氟止回閥是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點，安裝空間有限制的場所最為適用。對夾式襯氟止回閥適用于各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑等。

對夾式襯氟止回閥結構特點：

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8。

2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4~1/20。

3、閥瓣關閉快速，水錘壓力小。

4、水平管道或垂直管道均可使用，安裝方便。

5、流道通暢、流體阻力小。

6、動作靈敏、密封性能好。

7、閥瓣行程短、關閉沖擊力小。

8、整體結構簡單緊湊、造型美觀。

9、使用壽命長、性能可靠。

對夾式襯氟止回閥技術規范：

設計與制造：GB/12240

結構長度：GB/T12221/JB96

法蘭尺寸：HG/T3704-2003

壓力試驗：API598、GB13927

標志：MSS SP-25、GB12220

供貨：ANSI B16.34、GB/T12252

對夾式襯氟止回閥零件材料：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	襯里層/閥蓋	襯硬橡膠(NR)FEP(F46)PCTFE(F3)PFA(可溶性聚四氟乙烯)
3	軸、閥瓣(板)	1 Cr13/35WCB　1Cr18Ni9/CF8　00Cr17Ni14Mo2/CF3M
4	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
5	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

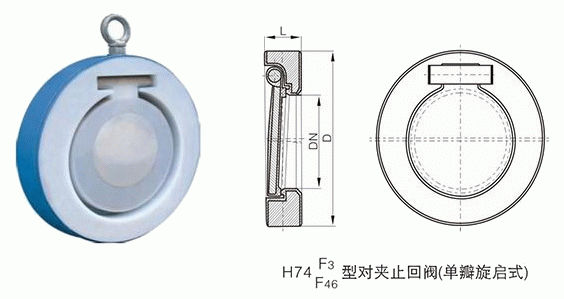

對夾式襯氟止回閥外形結構圖：

對夾式襯氟止回閥連接尺寸：

公稱通徑	PN0.6(Mpa)			PN1.0/1.6(Mpa)			PN2.5 (Mpa)
DN	L	D（kg）	W（kg）	L	D	W（kg）	L	D	W（kg）
40	33	80	1.0	33	85/73	1.2	33	73	1.4
50	43	90	1.1	43	100/92	1.3	43	92	1.5
65	46	110	1.3	46	120/105	1.6	46	105	2.0
80	46	125	2.5	46	135/127	3.0	46	127	3.8
100	52	145	4.8	52	155/157	5.4	52	157	6.3
150	56	200	6.5	56	210/216	7.8	56	216	8.8
200	60	255	8	60	265/270	10	60	270	12
250	68	310	15	68	320/324	18	68	324	20
300	78	362	25	78	368/381	30	78	381	32
350	78	412	36	78	428/423	41	78	413	45
400	102	462	46	102	482/470	55	102	470	60
450	114	518	68	114	532/533	78	114	533	85
500	127	568	81	127	585/584	90	127	584	98
