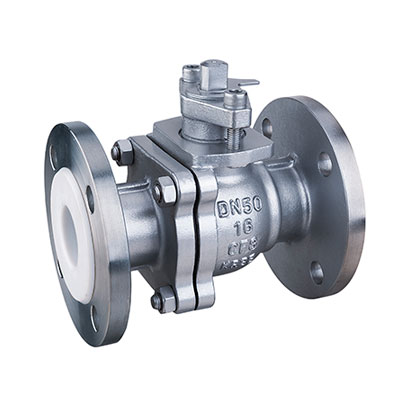

不銹鋼襯氟球閥Q41F46

作者：valves 發布時間：2021-01-18 00:00:00點擊：

上海滬貢，上海泵閥品牌。

上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供不銹鋼襯氟球閥Q41F46制造商,主要生產不銹鋼襯氟球閥Q41F46銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

Q41F46不銹鋼襯氟球閥特點：

不銹鋼襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕,耐老化的聚全氟乙丙?。‵46），故具有可靠的耐腐蝕性和密封性。驅動方式：手動,蝸輪轉動,氣動,電動，該閥廣泛用于化工,石油,冶金,等工業部門，實現對生產過程中酸,堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。

Q41F46不銹鋼襯氟球閥用途：

襯氟球閥為控制各種強腐蝕性介質的啟閉而進行的專業設計，廣泛使用于石油，化工，染化，農藥，制酸制堿等行業，是目前防腐閥門最理想的選擇.

襯氟球閥主要襯里材料:聚全氟乙烯FEP (F46)

適用介質：任何有機溶劑或**，稀或濃無機酸，堿，酮，芳烴，氯化烴等。

Q41F46不銹鋼襯氟球閥主要結構：

不銹鋼襯氟球閥為全通徑浮動球式，內襯氟塑料。球體與閥桿融為一體，清除了轉動角差。閥桿不會從**沖出，密封性能好，安全可靠。

Q41F46不銹鋼襯氟球閥結構特點：

1、不銹鋼襯氟球閥的流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力最小的一種。

2、不銹鋼襯氟球閥開關迅速、方便，只需將球體旋轉90°，便完成開戶和關閉動作。

3、不銹鋼襯氟球閥采用特殊模壓工藝，將襯里材料襯于閥門殼**壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。

4、不銹鋼襯氟球閥的球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。

5、不銹鋼襯氟球閥可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。

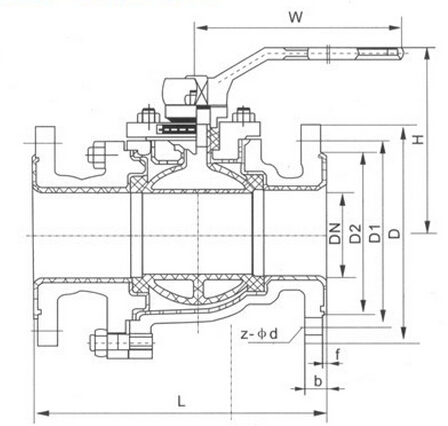

Q41F46不銹鋼襯氟球閥結構圖：

疏水閥

Q41F46不銹鋼襯氟球閥連接尺寸：

公稱通徑		標準值								參考值
DN（mm）/td>	NPS (inch)	L	D		D1	D2	f	b	Z-φd	Do	H	W(kg)
DN（mm）/td>	NPS (inch)	PN1.6(MPa)
15	1/2	140		95	65	45	2	14	4-φ14	120	80	3
20	3/4	140		105	75	55	2	16	4-φ14	140	90	3.9
25	1	150		115	85	65	2	16	4-φ14	160	100	4.5
32	11/4	165		135	100	78	2	18	4-φ18	160	110	6.5
40	11/2	180		145	110	85	3	18	4-φ18	200	120	8
50	2	200		160	125	100	3	20	4-φ18	250	135	11
65	21/2	220		180	145	120	3	20	8-φ18	300	145	15.51
80	3	250		195	160	135	3	22	8-φ18	350	185	19
100	4	280		215	180	155	3	24	8-φ18	240	195	26
125	5	320		245	210	185	3	26	8-φ18	500	210	44
150	6	360		280	240	210	3	28	8-φ23	200*	450	70
200	8	457		335	295	265	3	30	12-φ23	240*	190	110

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！

技術QQ;2412941573

銷售電話 :13917052988 (微信同號）。
