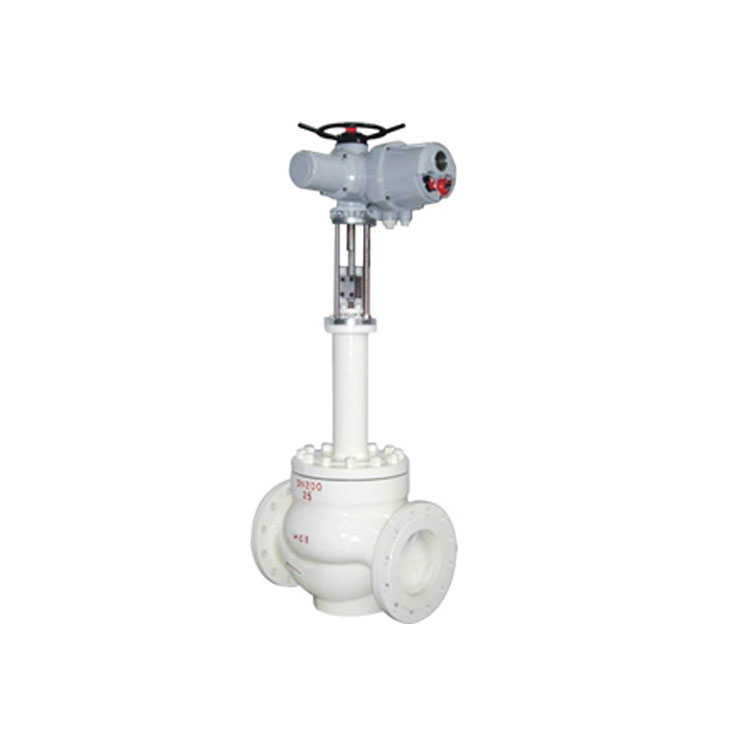

進口迷宮籠式調節閥

巴赫BACH進口迷宮籠式調節閥采用集成化的迷宮式多級降壓閥內件，通過增減迷宮內件中槽的節流級數來適應不同的壓差要求。完全控制流體速度，逐級降低壓力，達到降噪的目的。不僅能有效防止液體工況的空化、氣蝕現象，而且能大幅降低高壓差氣體工況所產生的噪音。符合IEC534-2-1976標準。

調節閥泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。

產品符合GB/T4213-2008標準。

進口迷宮籠式調節閥詳細介紹

閥體形式 Type：直通單座鑄造球型閥

公稱通徑 Nominal size：DN25～400mm

額定CV值 Rated CV value：2～120.7

公稱壓力 Pressure rating：ANSI900～2500

流體溫度 Fluid Temperature：-196～+566℃

連接方式 End connections：法蘭型 Flanged：RF、RJ焊接型 Welded end：SW、BW

閥體材質 Body Materials：SCPH2/WCB，SCPH21/WC6，SCS13A/CF8，SCS14A/CF8M

SCS16A/CF3M

閥內件材質 Trim Materials：SUS24，SUS304，SUS316，SUS316L，SUS410，SUS630

R.TFE，Inconel 750，Hastelloy C

可調比 Rangeability：50：1

流體特性 Flow characteristics：線型 Linear，等百分比 EQ%

閥座泄漏量Leakage：ANSI Class IV

執行機構 Actuator：氣動薄膜式 HA，氣缸活塞式 VA、VP。電子式 EIL：智能式 M8系列
