進口電動波紋管調節閥

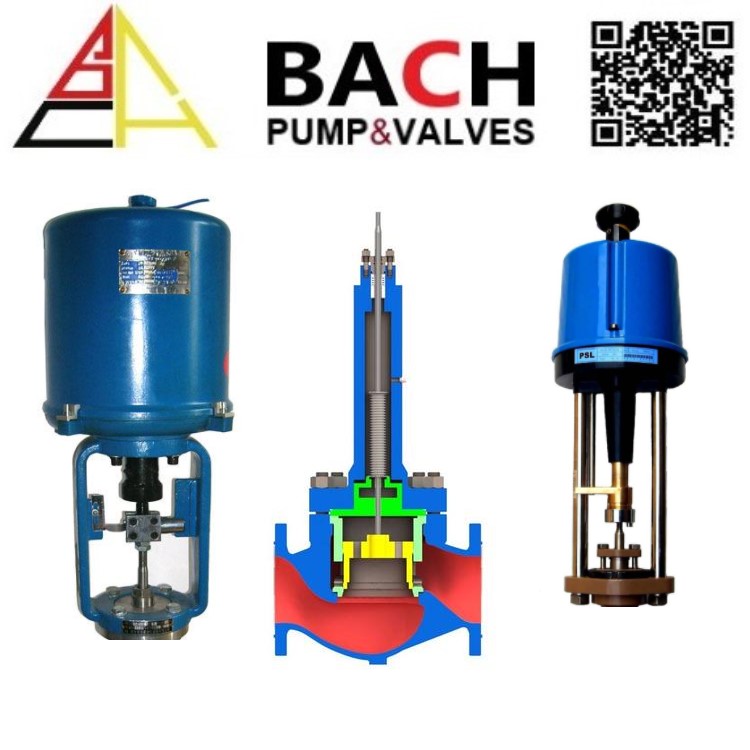

巴赫BACH進口電動波紋管調節閥，由電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。

電動波紋管調節閥閥芯采用上導向結構，結構緊湊，有呈S流線型的流道，使其壓降損失小、流量大，可調范圍廣，流量特性精度高。

電動波紋管調節閥上閥蓋采用波紋管密封結構，適用于極素養、易燃易爆易揮發和稀有貴重金屬介質的調節。電動波紋管調節閥也可用在真空的場合。

電動波紋管調節閥符合IEC534-1-1976標準

進口電動波紋管調節閥主要技術參數

1、閥體閥體形式 直通鑄造球型閥

公稱通徑：DN25～300mm

公稱壓力：PN1.6、2.5、4.0、6.4

法蘭標準：GB/T9113、 JB/T79、HG20594及其他標準

連接形式：法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)

閥蓋形式：波紋管密封型-40～+350℃

壓蓋型式：螺栓壓緊式

密封填料：V型聚四填料、含浸聚四石棉填料、石棉紡織填料、石墨填料

閥體材料：鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、WCB+F46

2、閥內件

閥芯形式 單座柱塞型閥芯、套筒導向型閥芯、籠式閥芯

流量特性 線性、等百分比

閥芯材料 不銹鋼 (304、304L、316、316L)

3、執行機構

執行器型號 LIP10系列、PSL系列

主要技術參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC

防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄

環境溫度：-25～+70℃、環境濕度：≤95%

進口電動波紋管調節閥主要性能指標

基本誤差% 配3810L±2.5； 配PSL±1.0

回差% 配3810L ±2.5； 配PSL±1.0 。死區% 1.0

始終點偏差% 電開 始點±2.5 終點±2.5 。電關 始點 ±2.5，終點 ±2.5

額定行程偏差% ≤2.5

泄露量L/h 0.01%×閥額定容量 ：可調范圍R 30：1
