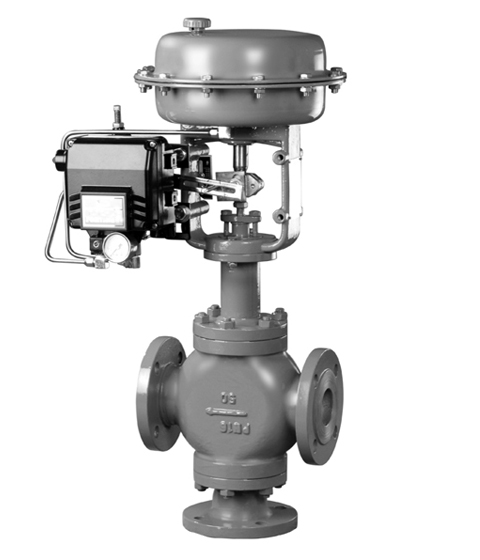

進口氣動三通調節閥

進口氣動三通調節閥產品概述

  巴赫（BACH）進口氣動三通調節閥（進口氣動切斷閥、進口快速切斷閥），是工業控制中常用的一種切斷閥門，采用多彈簧氣動薄膜執行機構和活塞式執行機構。閥體有三通、（套筒、單座、雙座），具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。廣泛應用于石油、化工、冶金、電力、輕紡等生產過程中的三位、二位切斷控制。氣動切斷閥開啟速度快，特別適合要求迅速關閉的場合，另外根據需要可以配防爆電磁閥，也可以滿足防爆場合的要求！

進口氣動三通調節閥部分技術參數（其他技術參數及資料請來電索?。?/span>

公稱通徑DN(mm)15-300mm

額定流量系數kv套筒11 20 30 48 75 120 190 300 480 760

               單座（三通）5 7 11 20 30 48 75 120 190 300 480 760

額定行程8 12 20 25 40 50

允許泄漏量：硬密封（L/H）：套筒5×10-5閥額定容量單座、三通1.2×10-7×閥的額定容量

            軟密封（ml/min）0泄漏

膜片有效面積（cm2）（薄膜式切斷閥）100 200 400 600 1000

公稱壓力PN(MPa)1.6　4.0　6.4

允許壓差（MPa）單座6.4 6.4 3.8 2.5 2.9 1.8 2.0 1.3 0.83 0.8 0.55 0.52

                 套筒6.4

信號壓力KPa 200（薄膜片）

回訊電壓AC220V/DC24V/DC110V

主要零件材料

閥體、閥蓋WCB（ZG230-450）ZG1Cr18Ni9Ti（304）ZG1Cr18Ni12Mo2Ti（316）

閥芯、閥座1Cr18Ni9Ti（304）或司鈦萊合金堆焊1Cr18Ni9Ti（304）或司鈦萊合金堆焊1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊閥桿2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

填料V型聚四氟乙烯（F4）、柔性石墨、墊片增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片

上下膜蓋A3鋼板沖壓

波紋膜片橡膠夾增強滌淪織物

彈簧60Si2Mn

推桿、襯套2Cr13

軸套聚氨酯（用于反作用）適用工況

適用介質水蒸汽油品類氣液體硝酸堿類腐蝕性氣液體醋酸類等腐蝕性氣液體

適用溫度-30～+200℃-30～+450℃F4：≤200℃
