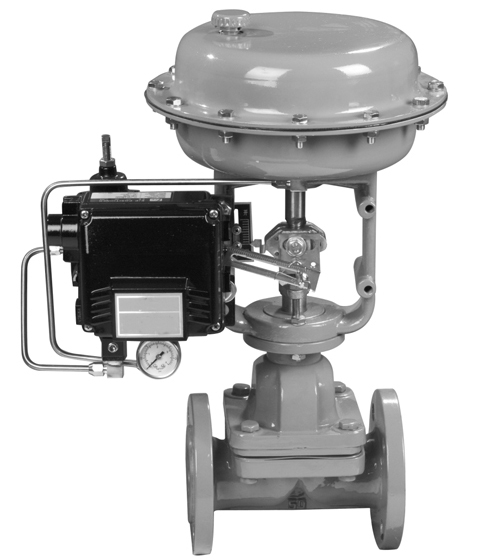

進口氣動隔膜調節閥

進口氣動隔膜調節閥產品概述

  巴赫（BACH）進口氣動隔膜調節閥由多彈簧氣動薄膜執行機構和隔膜閥組成。隔膜閥體流通平滑、節流元件為彈性隔膜閥，閥蓋上無填料函。因而閥流通能力比一般調節閥大且無泄漏，在許用壓差范圍內可作切斷閥用。氣開、氣關作用由正反執行機構實現。 該閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。

進口氣動隔膜調節閥部分技術參數（更多技術參數及資料歡迎來電索取）

公稱通徑：DN15-200mm

公稱壓力：PN0.6-16.0Mpa

行程mm：10 16 25 40 60

流量特性：近似快開型

介質溫度℃：-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)

法蘭形式：法蘭密封面形式按JB77,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式

可調比R：30:1

氣源接頭：M16×1.5

不帶定位器

基本誤差％：±10

回差％：8

死區％：6

允許泄漏量：襯里材料為聚三氟乙烯隔膜材料為：氯丁橡膠，氟橡膠

無襯里材料為，隔膜材料為：氯丁橡膠，氟橡膠

可配附件：電氣定位器或電/氣轉換器 空氣過濾減壓器　電磁閥　手輪機構等

額定流量系數Kv偏差％：±20

不帶定位器

基本誤差％：±1.5

回差％：1.5

死區％：0.6

允許泄漏量：10-4×閥額定容量

            5×10-6×閥額定容量

可配附件：電氣定位器或電/氣轉換器 空氣過濾減壓器　電磁閥　手輪機構等

額定流量系數Kv偏差％：±20
