進口鋁合金蝶閥

進口鋁合金蝶閥描述--
ALSO鋁制蝶閥的閥頸設計具有獨特的互換性，可以適應各種管道設置和安裝環境的要求
進口鋁合金蝶閥設計特點--
1.易于安裝:
壓鑄的鋁制閥體，重量較輕(其重量?jī)H為傳統鑄鐵蝶閥的二分之一)，可以在管道安裝的時候輕松進行閥門法蘭對中
2.用途廣泛:
奧氏體不銹鋼閥板和三元乙丙橡膠(EPDM)閥座，適用于各類流體無需考慮腐蝕問題
3.穩定開、關用力矩:
在閥桿的頂端和底部.各裝有一只閥桿軸承.既可以防止閥桿表面出現金屬磨損，還可以穩定閥門的開、關力矩從而確保閥板平滑無故障轉動。
4.驅動器現場安裝:
各種閥頸的驅動器連接器，其設計符合ISO 5211的要求、可以進行驅動器的現場安裝，相應閥門驅動器帶有ISO 5211閥門固定法蘭
5.防結露現象(長閥頸型):
不銹鋼的長閥頸阻隔了流體向驅動器傳熱，因此，該部件無需進行隔熱處理這樣，在進行冷水輸送的時候，可以最大幅度地減少冷凝現象發生
6.防銹:
閥桿、閥板、閥頸管、閥頸連接器和端板等主件，以及止推板、墊圈和螺栓等小零件，都采用不銹鋼制造.具有很強的防銹性能。
7.S形圓蝶板，有極佳的密封性能
 具有代表性的S形球面閥板，可以確保其與橡膠襯墊之間實現均勻而緊密的接觸，從而具備了優良的密封性能，并減少了開、關力矩，整整三百六十度的關閉方式，有助于延長橡膠密封圈的使用壽命。
8.精心設計的三元乙丙橡膠(EPDM)閥座，具有以下獨特性能，從而具備了性能穩定、良好的密封性能和較長的使用壽命
①更寬的閥板與座接觸面.使之具備良好的密封性能
②自身加強型雙背肋可以盡量減少閥門操作過程中可能出現的問題，如由于管路壓力負荷和金屬閥板的摩擦所導致的變形、滑移和橡膠襯墊脫落等現象。
③閥桿密封軸承，安裝在閥桿的頂部和底部，以便獲得穩定的密封功能。
④無密封圈式法蘭密封連接，可以方便進行閥門安裝。

進口鋁合金蝶閥標準參數--

類型	中線	結構長度	JIS GB API
閥門公稱口徑	40-300mm	頂部法蘭標準	國標標準ISO 5211
適用法蘭規格	JIS ANSI GB	標準材質	閥體：鋁合金
最大工作壓力	1.0MPa		閥板：不銹鋼
使用溫度范圍	0-120℃ EPDM 0-70℃ NBR		密封圈：EPDM(MBR)
泄漏試驗壓力	1.1MPa	噴涂規格	聚酯粉體涂料
閥體試驗壓力	1.5MPa	驅動形式	手柄式、齒輪式、氣動、電動

進口鋁合金蝶閥性能特性--
1.鋁合金蝶閥采用先進的無銷連接技術,結構堅固緊湊,蝶板具有(上下、左右)自動對中功能。
2.閥體與閥頸鋁合金一體化具有超強的防止結露作用。重量超輕,特殊材料與先進壓鑄工藝制成的鋁壓鑄蝶閥,有效地防止結露、結灰、電腐蝕。
3.超輕鋁合金閥體，扭矩小，使用安裝方便，杜絕銹蝕
4.適用于空調、工業水處理設備，有很強的防結露功能。鋁合金壓鑄閥體，杜絕銹蝕。
5.鋁合金蝶閥在防止結露方面發揮超群的功能。利用多年積累的技術和經驗開發的獨特的多層次漸近接觸式閥座，以及綜合其它多項技術的鋁合金蝶閥正在越來越多的領域替代其它閥門，具有施工簡單、使用壽命長的特點。
6.超輕鋁合金閥體，扭矩小，使用安裝方便，杜絕銹蝕

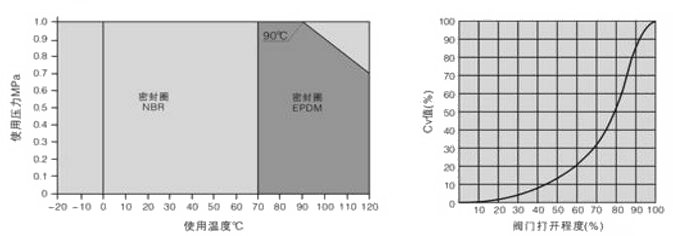

進口鋁合金蝶閥壓力溫度參數、Cv值和流量特性--

進口鋁合金蝶閥外形尺寸--

進口鋁手動合金蝶閥外形連接尺寸及重量

規格		尺寸 （mm）								重量 （kg）
mm	inch	d	L	H1	H2	H3	L1	L2	D1
40	11/2"	42	33	70	145	51	47	68	250	1.4
50	2"	52	43	82	145	51	47	68	250	1.7
65	21/2"	67	46	90	157	51	47	68	250	2.1
80	3"	80	46	99	165	51	47	68	250	2.3
100	4"	102	52	112	183	51	47	68	250	2.8
125	5"	126	56	132	196	60	63	86	330	4.8
150	6"	150	56	146	214	60	63	86	330	6.0

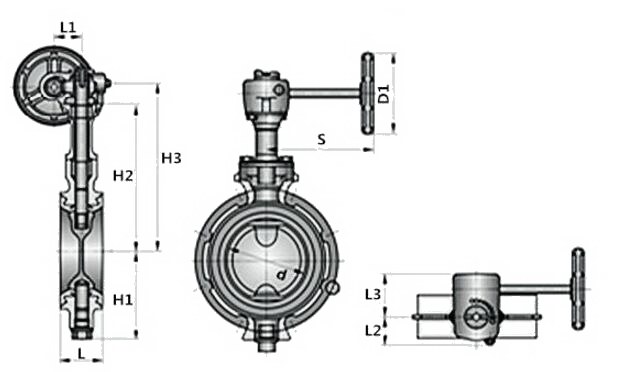

●進口鋁蝸輪合金蝶閥外形連接尺寸及重量

規格		尺寸 （mm）										重量 （kg）
mm		d	L	H1	H2	H3	L1	L2	L3	S	D1
40	11/2"	42	33	70	145	168	35	35	56	132	100	2.0
50	2"	52	43	82	145	168	35	35	56	132	100	2.3
65	21/2"	67	46	90	157	180	35	35	56	132	100	2.7
80	3"	80	46	99	165	188	35	35	56	132	100	2.9
100	4"	102	52	112	183	206	41	39	68	132	100	3.4
125	5"	126	56	132	196	220	58	48	89	149	140	5.8
150	6"	150	56	146	214	238	58	48	89	149	140	7.4
200	8"	199	60	188	241	272	58	48	89	149	140	9.6
250	10"	248	68	220	320	367	67	61	97	200	200	21.5
300	12"	297	78	255	355	402	67	63	97	200	200	31.0
