進口法蘭截止閥

作者：admin 發布時間：2021-01-10 00:00:00點擊：

美國沃爾頓旗下品牌，埃索ALSO進口泵閥品牌。

美國沃爾頓,專業進口法蘭截止閥生產供應,主要進口法蘭截止閥，泵，閥門，水處理設備，流量計，消泡器等系列產品的制造/銷售/售后服務,美國沃爾頓工業集團旗下超過十幾個水泵閥門品牌。

進口法蘭截止閥描述--
ALSO法蘭截止閥采用明桿支架式，螺栓連接閥蓋結構，啟閉件是蓋形的閥瓣，密封面呈平面,閥瓣沿閥座的中心線旋轉升降閥桿和手輪作直線運動來達到啟閉。
進口法蘭截止閥特征--
1.壽命長，法蘭截止閥采用獨特的雙波紋管密封設計，從而完全消除了閥桿填料密封泄漏的問題.滿足最嚴格的泄漏等級要求。如波紋管不幸失效，閥桿上填料密封可提供二次密封防止泄漏。
2.免維修，波紋管密封結構不僅杜絕了泄漏現象，而且無需維護，如需更換內部件，方便、簡單、快速、所有部件達到標準、互換。
3.加脂注油，在閥帽/閥蓋帶有加脂莊油孔，可對閥桿和螺母軸套進行潤滑。
4.球型錐面閥蕊，法蘭截止閥采用獨特球型錐面閥蕊代替?zhèn)鹘y(tǒng)的平面閥蕊，可手動粗略進行流水控制，閥蕊表面硬化處理，提高了密封性能
5.經過嚴格的計算，具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座在全開狀態下使填料密封更為可靠，并方便填料的更換
6.采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。

進口法蘭截止閥技術規范--

結構形式 construction	BB-BG-OS&Y
驅動方式 operation	手動hand-operated
驅動方式 operation	氣動 pneumatic
設計標準 design standard	DIN3356
結構長度 face to face dimension	DIN3202
連接法蘭 flanged ends	DIN2543-2545
試驗和檢驗 test&inspection	DIN3230

進口法蘭截止閥性能--

公稱壓力(MPa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	適用介質
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4

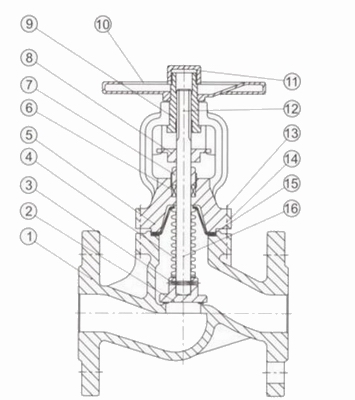

進口法蘭截止閥結構圖--

進口法蘭截止閥結構圖

**進口法蘭截止閥主要零部件材質--**
序號NO.	名-稱part name	材質material
1	閥體body	GS-C25、CF8、CF3
2	閥瓣disc	2CR13、F304、F316
3	軸銷hinge pin	F304、F316
4	波紋管組件bellows combination	F304、F316L
5	閥蓋bonnet	GS-C25、CF8、CF3
6	填料packing	柔性石墨Flexible graphite、PTFE
7	壓套gland	25#、F304、F316
8	定位片locator	25#、F304、F316
9	閥桿螺母stem nut	銅合金ZQA19-4
10	手輪hand wheel	碳鋼carbon steel
11	并帽cap	25#
12	油杯oil cup	黃銅brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	雙頭螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	墊片gasket	柔性石墨+不銹鋼 flexible graphite+stainless steel、PTFE
16	閥桿stem	2Cr13、F304、F316

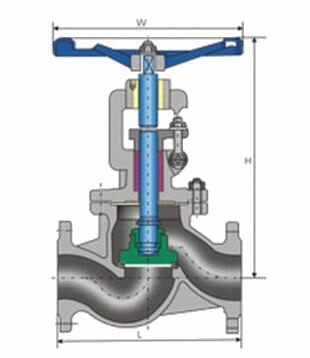

進口法蘭截止閥外形尺寸--

進口法蘭截止閥外形尺寸

1.6MPa主要連接尺寸：

壓力等級	PN16
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

2.5MPa主要連接尺寸：

壓力等級	PN25
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4	4.5	5.5	7.5	10	12.5	19	24	43	57	79	135	285	415
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

4.0MPa主要連接尺寸：

壓力等級	PN40
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4	4.5	6	8	11.5	13.5	20	25	45	60	83	158	305	440
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

進口法蘭截止閥典型應用--
法蘭截止閥是管道流體控制通用設備，通常用于水、油品、氣體、導熱油、蒸汽、熱水、酸類、尿素液等腐蝕性與非腐蝕性介質;

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
技術QQ;2412941573
銷售電話 :13917052988 (微信同號）。
