進口手動節流閥

作者：admin 發布時間：2021-01-10 00:00:00點擊：

美國沃爾頓旗下品牌，埃索ALSO進口泵閥品牌。

美國沃爾頓,專業進口手動節流閥生產供應,主要進口手動節流閥，泵，閥門，水處理設備，流量計，消泡器等系列產品的制造/銷售/售后服務,美國沃爾頓工業集團旗下超過十幾個水泵閥門品牌。

進口手動節流閥描述--

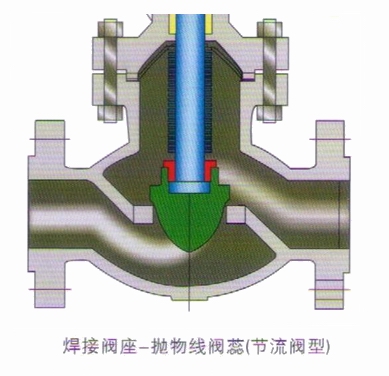

ALSO截止式節流閥的外形結構與截止閥相似,但它們啟閉件的形狀有所不同,節流閥的閥瓣采用耐腐蝕材料,啟閉件大多為圓錐流線型，通過改變通道截面積而達到調節流量和壓力

進口手動節流閥制造標準--

驅動方式	手動
驅動方式	氣動
設計標準	DIN3356
結構長度	DIN3202
連接法蘭	DIN2543-2545
試驗和檢驗	DIN3230

進口手動節流閥特征--
雙層/多層波紋管標準配置
球型錐面閥蕊，硬化處理
閥桿螺母帶磨擦片
閥桿填料雙重密封
雙油嘴潤滑標準配置
無泄漏損失一節能保衛環境
使用壽命長.無需維護。

進口手動節流閥性能規范--

公稱壓力（MPa）	殼體試驗壓力（MPa）	密封試驗壓力(MPa)	適用溫度(℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

進口手動節流閥典型應用--
導熱油系統
蒸汽和冷凝水
熱水和冷水系統
氨/氯氣體
化學熱流體
毒性流體
壓縮空氣和其它氣體
水/乙二醇等工業流體
冷卻及冷凍系統

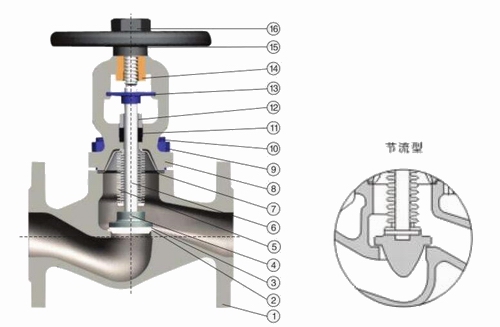

進口手動節流閥材料表--

序號NO.	名稱part name	材質material
1	閥體body	GS-C25、CF8、CF3
2	閥瓣disc	2CR13、F304、F316
3	軸銷hinge pin	F304、F316
4	波紋管組件bellows combination	F304、F316L
5	閥蓋bonnet	GS-C25、CF8、CF3
6	填料packing	柔性石墨Flexible graphite、PTFE
7	壓套gland	25#、F304、F316
8	定位片locator	25#、F304、F316
9	閥桿螺母stem nut	銅合金ZQA19-4
10	手輪hand wheel	碳鋼carbon steel
11	并帽cap	25#
12	油杯oil cup	黃銅brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	雙頭螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	墊片gasket	柔性石墨+不銹鋼 flexible graphite+stainless steel、PTFE
16	閥桿stem	2Cr13、F304、F316

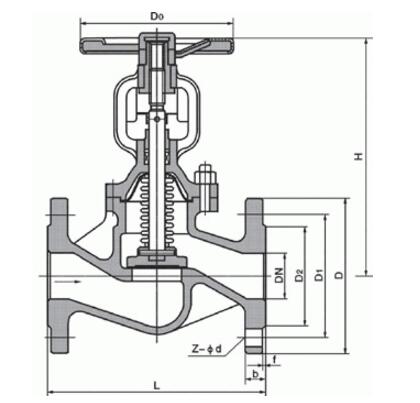

進口手動節流閥外形尺寸--

1.6MPa主要外形連接尺寸及重量：

口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	7	9	12.5	18	23	41	54	90	160	260	410	610

2.5 MPa主要外形連接尺寸及重量：

口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	450
重量(Kg)	4	4.5	5	7	9.5	13	19	24	43	57	95	168	300	510	680

4.0 MPa主要外形連接尺寸及重量：

口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	8	10	13.5	20	25	45	60	98	171	340	580	780

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
技術QQ;2412941573
銷售電話 :13917052988 (微信同號）。
