進口氨用球閥

進口氨用球閥 描述--
ALSO氨用球閥靠介質壓力將球體壓緊在出口端閥座上,適用于中、小口徑管路控制接通或截?cái)喙苈方橘|(zhì)的啟閉裝置

進口氨用球閥 性能規范--

壓力等級		試驗壓力(MPa）
公稱壓力（PN）	磅級（Class）	殼體試驗	密封試驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

進口氨用球閥 特點--
1.通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質；
2.采用PTFE(特氟隆)等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系?。?br /> 3.啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速；
4.閥體材料選用耐腐蝕碳素鋼添加耐蝕合金元素,不易穿孔；
5.球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通；

進口氨用球閥 零件材料--

零件名稱	零件材料
閥體、閥蓋	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE、碳素纖維＋PTFE、對位聚苯
填料	V型PTFE、柔性石墨

進口氨用球閥典型應用--
本產品廣泛應用在石油、化工、制藥、化肥、冷凍等工業部門的自動化控制系統中,可分別適用氟利昂、氣體、氨氣、液氨、燃?xì)獾雀g性與非腐蝕性介質;

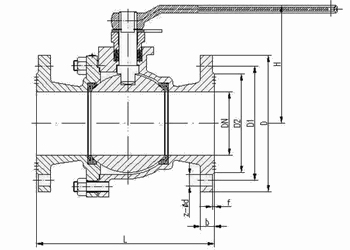

進口氨用球閥 外形尺寸--

PN1.6MPa外形尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
法蘭連接尺寸	無特殊要求，按照國家標準執行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列標準。
Wt(Kg)	2.5	3	5	6	7	10	15	19	33	58	93	160

PN2.5MPa外形尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
法蘭連接尺寸	無特殊要求，按照國家標準執行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列標準。
Wt(Kg)	2.5	3	5	6	7.5	10	15	20	33	60	93	175

PN4.0MPa外形尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
法蘭連接尺寸	無特殊要求，按照國家標準執行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列標準。
Wt(Kg)	3	4	5	7	9	12	18	28	46	75	106	190

PN6.4MPa外形尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
法蘭連接尺寸	無特殊要求，按照國家標準執行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列標準。
Wt(Kg)	6.5	7	8	12	14	18	28	40	65	98	140	250
