進口吹掃隔膜閥（進口取樣隔膜閥）

進口吹掃隔膜閥描述--
ALSO吹掃隔膜閥的啟閉件是一塊膜片，膜片是一種富有彈性的材料，用螺栓連接在閥桿上,操作時上下移動，當膜片上升時閥打開，當膜片下降時，閥關閉，吹掃隔膜閥適用于粉末專用管道作取樣或經常吹掃用
進口吹掃隔膜閥應用—
無襯里隔膜閥是是一種沒有填料函的切斷閥,專用于控制各種非腐蝕性的流體介質。
進口吹掃隔膜閥特點—
啟閉輕松;
確保沒有內外漏;
壓力損失小;
閥桿等零件不受介質侵蝕;
耐腐蝕性能優越;

進口吹掃隔膜閥部件列表--

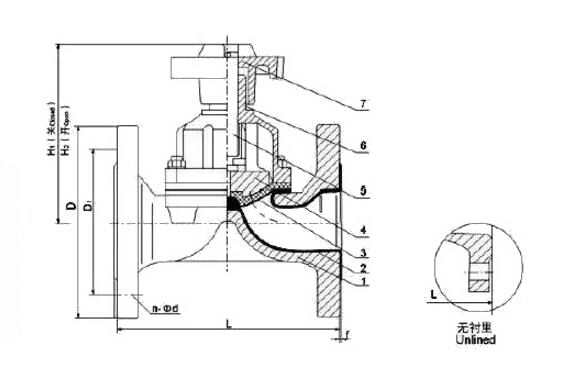

1．閥體 2．閥體襯里 3．隔膜 4．閥瓣 5．閥桿 6．閥蓋 7、手輪
設計與制造：BS5156
結構長度：BS5156

DN	公稱壓力 MPa	工作壓力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H1 mm	b mm	D0 mm	重量 Kg/kilos
20	1.0	1.0	117	105	75	4-13.5	2	150	162
25			127	115	85	4-13.5	2	150	162	120	3.5
32			146	140	100	4-17.5	2	152	180	120	5
40			159	150	110	4-17.5	2	152	180	120	6
50			190	165	125	4-17.5	2	163	198	120	8.5
65			216	185	145	4-17.5	2	205	227	230	16
80			254	200	160	8-17.5	2	220	252	230	22
100			305	220	180	8-17.5	2	262	300	280	32
125		0.6	356	250	210	8-17.5	3	290	335	280	43.5
150			406	285	240	8-22	3	368	427	368	65
200			521	340	295	8-22	3	410	470	483	112.5
250		0.4	635	395	350	12-22	5	479	569	483	192.5
300			749	445	400	12-22	5	550	650	560	296
350			787	505	460	16-22	5	550	650	560
400		0.25	914	565	515	16-26	5			640
