進口無襯隔膜閥

進口無襯隔膜閥描述--
ALSO無襯里隔膜閥的啟閉件是一塊膜片，膜片是一種富有彈性的材料，用螺栓連接在閥桿上,操作時上下移動，當膜片上升時閥打開，當膜片下降時，閥關閉，隔膜閥適用于開關及節流之用。

進口無襯隔膜閥特點—
隔膜閥是一種特殊形式的截斷閥：
彈性密封的開閉件，確保沒有內漏；
啟閉輕松，流線型的流道，使得壓力損失?。?br /> 沒有填料函，因此沒有外漏；
閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
隔膜可更換，維護費用低；
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃
壓力等級：PN(MPa) 0.6 1.0 1.6

進口無襯隔膜閥應用—
無襯里隔膜閥是是一種沒有填料函的切斷閥,專用于控制各種非腐蝕性的流體介質，通常用在石油、化工、污水處理、蒸汽系統、氣體等管路系統中做截斷介質用。

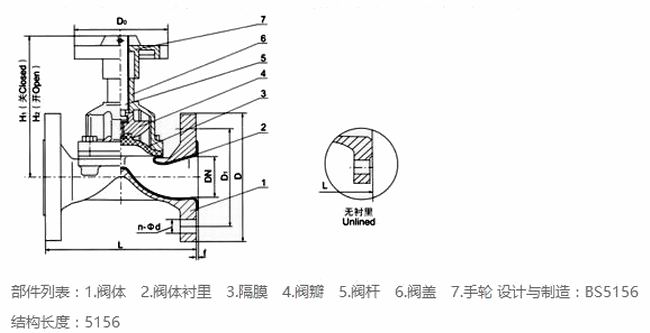

進口無襯隔膜閥外形尺寸--

公稱通徑 DN	公稱壓力 MPa	工作壓力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H1 mm	H2 mm	D0 mm	質量 Kg/kilos
15	1.6	1.6	108	95	65	4-14	2	90	99	66	2
20			117	105	75	4-14	2	93	103	66	3
25			127	115	85	4-14	2	100	112	66	4
32			146	140	100	4-18	2	127	144	96	6.5
40			159	150	110	4-18	2	136	56	96	7.5
50			190	165	125	4-18	2	151	177	96	10
65	1.0	1.0	216	185	145	4-18	2	183	213	165	16
80			254	200	160	8-18	2	190	230	230	23.5
100			305	220	180	8-18	2	242	285	280	34
125			356	250	210	8-18	3	285	648	280	44
150			406	285	240	8-22	3	353	431	368	67.5
200		0.6	521	340	295	8-22	3	445	537	483	141.5
250			635	395	350	12-22	5	598	734	500	229
300		0.4	749	445	400	12-22	5	698	778	560	321
350			787	505	460	16-22	5	723	883	560	360
400		0.25	914	565	515	16-26	5	868	1078	640	584
