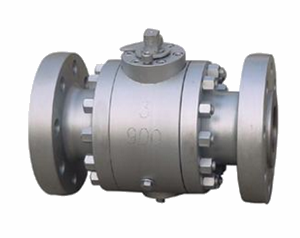

進口高壓法蘭球閥

進口高壓法蘭球閥描述--
ALSO高壓法蘭球閥材料是鍛造出來的，材質的密度比鑄造的密度要大很多，特別適合高壓球閥的制造加工高壓鍛鋼球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種球閥，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有獨特的自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位.

進口高壓法蘭球閥產品特點--
1.本產品所有部件均為鍛件
2.采用下裝式閥桿,設備倒密封結構
3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
4.密封面采用尼龍,自然滑性材料,但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下
5.標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；
6.樞軸采用防吹出保護，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；
7.閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。

進口高壓法蘭球閥主要零件材料--

零件名稱	零件材料
閥體、閥蓋	A105	304	316	316L
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE、碳素纖維＋PTFE、對位聚苯
填料	V型PTFE、柔性石墨

進口高壓法蘭球閥性能指標--

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
試驗壓力	強度試驗	15.0	24.0	37.5	48.0	63.0
	密封試驗	11.0	17.6	27.5	35.2	46.2
	低壓氣密試驗	0.5～0.7
適用介質	水、油、氣體、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

進口高壓法蘭球閥設計標準--
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；

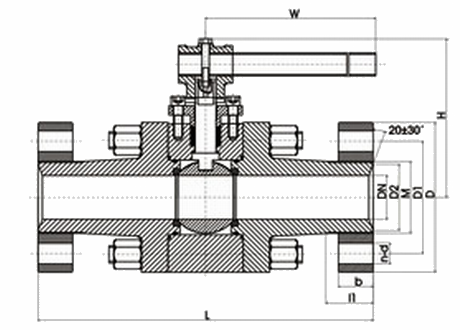

進口高壓法蘭球閥外形尺寸--

產品型號Type	公稱通徑DN	PN16.0/32.0MPa			wt(kg)
		L	H	W
PN160 PN320	10	150	58	220	4
	15	170	62	220	4
	20	191	75	250	6.5
	25	205	80	250	8
	32	230	96	300	16
	40	260	111	400	22.5
	50	330	128	400	35
	65	360	180	500	44
	80	380	200	600	78
	100	430	245	800	120

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
