進口V型球閥

進口V型球閥描述--
進口V型球閥是一種球芯帶有V形缺口的旋轉式切斷閥，對管道內介質進行調節或切斷，當閥在關閉時，可以剪切介質中纖維、微小顆粒，同時由于閥芯和閥座之間是無間隙回轉，可自行擦拭球體及閥座上的積垢物，保持球體與閥座之間的良好密封

進口V型球閥性能規范--

公稱壓力 PN(MPa)	試驗壓力		適用介質	適用溫度
	殼體試驗	密封試驗
1.6	2.4	1.76	水、油、氣及高粘度、含纖維、固體顆粒等介質	-28℃～120～250～425-550℃
2.4	3.75	2.75
4.0	6.0	4.4
應用規范	連接法蘭	JB79-59 GB20592-97 AMSI B16.5
	檢驗和試驗	JB/T 9092-99 、API 598

進口V型球閥特點--
1.采用圓柱形彈簧預截的帶補償性可動金屬閥座結構，密封性能可靠。球芯一閥座不會產生卡阻或脫離，使用壽命長。
2.球芯上的V形切口與金屬閥座之間具有剪切的作用，特別適用于高粘度、含纖維、固體顆粒及槳料等介質。結構制造紙工業的紙漿顯得尤為優越
3.閥門的流量大、壓力損失小、且介質不會沉積在閥體中腔，閥門不僅具有僅近似等百分比的流量特性、可調范圍大，最大可調比為100:1.還具有精確調節與可靠定位的功能。
4.采用彈簧加載的可動閥座結構，防止了球芯與閥座發生卡阻或脫離等問題，密封可靠，使用壽命長
5.全開時流通能力大，壓力損失小，且介質不會沉積在閥體中腔
6.閥體為一個整體，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏
7.采用可動金屬閥座，自助補償功能，并具有優越密封性能及超長的使用壽命

進口V型球閥零件材質表--

零件名稱	閥門材質
閥體、閥蓋	WCB	CF8
密封圈	2Cr13+氮化	304+氮化
球體	2Cr13+硬格	304+硬格
閥座、閥桿	2Cr13	304
墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
雙頭螺栓	35CrMoA	1Cr18Ni9Ti

進口V型球閥典型應用--
V型球閥采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長,特殊開關的V型缺口，流通能力大，壓力損失小，并具有精確的截流特性和控制功能，流量特性為近似等百分比。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。廣泛應用于石油、化工、造紙、冶金、水處理、燃?xì)?、纖維等工業部門

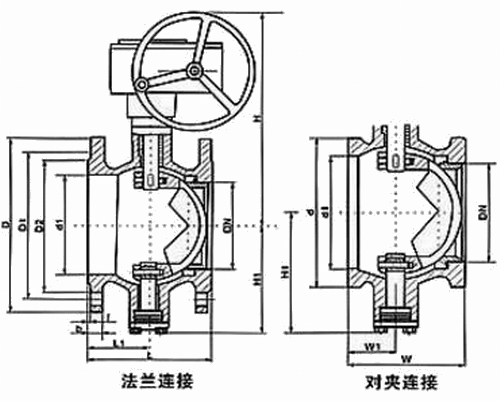

進口V型球閥外形尺寸--
回轉角度:90°
基本誤差：≤1.5%
回差：≤1.5%
死區：≤0.5%

公稱壓或壓力級	公稱通徑		尺寸
	(mm)	(in)	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510
