進口高真空球閥

進口高真空球閥描述--
ALSO真空球閥該閥為直通式手動球閥，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝，適用于真空系統中接通或切斷管路的介質流。

進口高真空球閥特點--
本閥門結構緊湊，美觀，密封座補償設計。有自動補償密封座磨損功能，啟閉力矩小，壽命長等優點。適用的工作介質為帶酸、堿性的各類氣體或液體。

進口高真空球閥技術性能--

適用范圍(Pa)
閥門漏率(Pa.L/S)	≤1.3x10-5
介質溫度（℃）	標準出廠：-30～+150 特殊指定：-30～+240
安裝位置	任意
法蘭標準	GB4982；GB/T6070        材質: 不銹鋼304或316

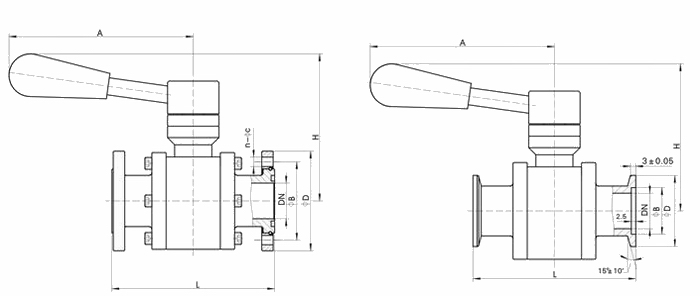

進口高真空球閥外形尺寸--

快卸法蘭外形尺寸（GB4982）

型號	通徑(DN)	ΦD	ΦB	H	L	A
10/KF	10	30	12.2	60	92	120
16/KF	16	30	17.2	62	100	120
25/KF	25	40	26.2	75	114	150
40/KF	40	55	41.2	115	165	200
50/KF	50	75	52.2	125	175	221

活套法蘭外形尺寸（GB/T6070）

型號	通徑(DN)	ΦD	ΦB	H	L	A	n-ΦC
10	10	55	40	60	90	120	4-6.5
16	16	60	45	62	100	120
20	20	65	50	73	114	150
25	25	70	55	75	114	150
32	32	90	70	93	140	180	4-9
40	40	100	80	115	165	200
50	50	110	90	125	175	221
63	63	130	110	166	186	230
80	80	145	125	175	198	290	8-9
100	100	165	145	189	220	260
125	125	200	175	232	266	360	8-11
150	150	225	200	250	296	400
200	200	285	260	306	390	620	12-12

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
