進口三片式內螺紋球閥

進口三片式內螺紋球閥 用途--
ALSO三片式內螺紋球閥適用于 PN1.0～10MPa，工作溫度 -29～150℃（密封圈為增強聚四氟乙烯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質

進口三片式內螺紋球閥 設計特點--
球閥根據標準ASME B16.34設計
結構簡單,密封性能好,扭矩小
精密鑄造，固溶化處理
帶鎖裝置
全流量設計

進口三片式內螺紋球閥 組裝圖--

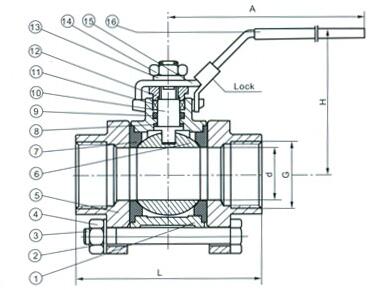

進口三片式內螺紋球閥 結構圖--

進口三片式內螺紋球閥 零部件

序號	部分	材質
1	閥體	CF8 CF8M WCB
2	墊圈	SS304
3	螺栓	SS304
4	螺母	SS304
5	閥蓋	CF8 CF8M WCB
6	球體	SS316 SS304 CF8 CF8M
7	閥座 （MF）	增強聚四氟乙烯
8	墊片	對位聚苯
9	O型圈	氟橡膠
10	閥桿	SS316 SS304
11	填料	聚四氟乙烯
12	壓緊螺母	SS304
13	墊圈	SS304
14	螺母	SS304
15	手柄	SS304
16	手柄套	塑料

進口三片式內螺紋球閥 尺寸

SIZE	G	d	L	H	A
8	1/4"	10	55	54	100
10	3/8"	10	60	54	100
15	1/2"	15	75	63	115
20	3/4"	20	80	69	125
25	1"	25	90	78	147
32	11/4"	32	110	86	155
40	11/2"	38	120	95	180
50	2"	50	140	106	195
65	21/2"	64	185	128	240
80	3"	76	205	152	260
100	4"	100	240	178	300
