進口塑料球閥

進口塑料球閥描述--
ALSO塑料球閥采用浮動式結構，旋轉桿帶球體，獨特的彈性唇式密封閥座，具有高密封性能和扭拒輕的功能。

進口塑料球閥UPVC性能特點--
1.價格低,材料費用低，安裝成本低，不同的工程降低比例不同
2.材料輕,搬運、安裝方便，節約時間及費用。
3.耐腐蝕
4.耐老化,化學穩定性好
5.管壁光潔,流體阻力小，無污染不滋生細菌
6.綜合性能高,管件不傳熱，不導電，阻燃，機械強度高，適應性廣。

進口塑料球閥CPVC性能特點--
1、耐腐蝕性能強
CPVC管道無論是在酸，堿鹽、氧化的環境中，暴露在空氣中，埋于腐蝕性土壤里，甚至在95°C的高溫下，內外均不會被腐蝕，仍像最初安裝一樣堅固、可靠；
2、管道光潔
CPVC管道表面光潔，輸送液體時具有較小的摩擦力，細菌及水垢亦不易生長和附著；
3、堅固耐壓
CPVC比聚烯烴材料堅固，故所需卡箍、支架亦少。相同壓力下，管道的管徑比聚烯烴管小而達到同樣流量，節省材料和安裝時間：
4、良好的阻燃性
CPVC的限氧指數為60，管道不自然且不助燃，還具有限制煙霧的特性，不會產生有毒氣體；
5、保溫性能佳，熱膨脹小
CPVC熱傳倒率低，冬天可節省大部分保溫材料及施工費用，也不會扭曲變形；
6、抗震性好
CPVC管道具有較好的彈性模量，抗震并能大大降低水錘效應；
7、耐老化性優異
CPVC管道具有優異的耐老化性的抗紫外線性能，使其正常使用壽命比其它管道系統均有很大延長；
8、施工簡易
CPVC管道比重小，連接方式與PVC相同，無需其他材料的配件；

進口塑料球閥參數--

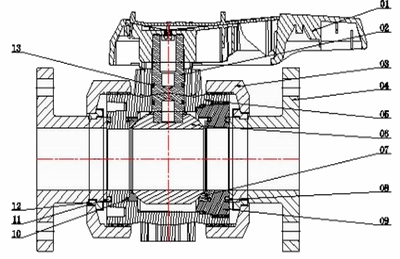

進口塑料球閥材料表

No.	部件	數量	材料
01	手柄	1	PVC-U/PP+GF30%
02	連接桿	1	PVC-U/PVC-C
03	螺帽	2	PVC-U/PVC-C
04	一體法蘭	2	PVC-U/PVC-C
05	閥體	1	PVC-U/PVC-C
06	球心	1	PVC-U/PVC-C
07	止瀉圈	2	PTFE/TPE+PP
08	O型圈1	2	EPDM/FPM
09	調節單蓋	1	PVC-U/PVC-C
10	O型圈2	2	EPDM/FPM
11	O型圈3	1	EPDM/FPM
12	固定卡環	2	PVC-U/PVC-C
13	O型圈4	2	EPDM/FPM

進口塑料球閥結構尺寸

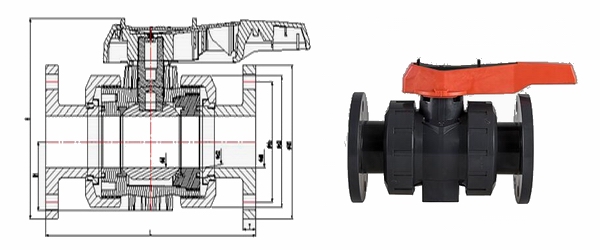

法蘭塑料球閥外形尺寸

DIN德標尺寸											工作壓力 (kg/c㎡)
SizeDN（De）	D0	d0	d1	d2	d3	d	H1	H	T	L
15(20)	95.00	65.00	20.30	19.95	51.50	15.50	26.30	103.90	13.00	143.00	10
20(25)	105.00	75.00	25.30	24.95	59.00	20.50	30.60	114.66	14.00	172.00	10
25(32)	115.00	85.00	32.30	31.90	70.00	26.00	39.10	127.56	15.00	187.00	10
32(40)	140.00	100.00	40.35	39.90	85.40	33.00	44.20	157.51	15.00	190.00	10
40(50)	150.00	110.00	50.35	49.90	98.90	39.00	52.20	166.00	17.00	212.00	10
50(63)	165.00	125.00	63.40	62.90	122.20	51.00	71.30	197.50	17.00	234.00	10
65(75)	185.00	145.00	75.40	74.90	158.60	64.00	82.80	241.20	18.00	290.00	10
80(90)	200.00	160.00	90.50	89.90	192.10	81.00	99.30	261.20	18.00	310.00	10
100(110)	220.00	180.00	110.60	109.90	223.60	99.00	115.20	286.68	18.00	37mcc	10

ASTM美標尺寸											工作壓力 (kg/c㎡)
Size（"）	D0	d0	d1	d2	d3	d	H1	H	T	L
1/2"	95.00	70.00	22.40	19.95	51.50	15.50	26.30	103.90	13.00	143.00	10
3/4"	100.00	75.00	26.45	24.95	59.00	20.50	30.60	114.66	14.00	172.00	10
1"	125.00	90.00	32.55	31.90	70.00	26.00	39.10	127.56	15.00	187.00	10
1-1/4"	135.00	100.00	38.60	39.90	85.40	33.00	44.20	157.51	15.00	190.00	10
1-1/2"	140.00	105.00	48.70	49.90	98.90	39.00	52.20	166.00	17.00	212.00	10
2"	155.00	120.00	60.80	62.90	122.20	51.00	71.30	197.50	19.00	234.00	10
2-1/2"	175.00	140.00	76.80	74.90	158.60	64.00	82.80	241.20	20.00	290.00	10
3"	185.00	150.00	89.60	89.90	192.10	81.00	99.30	261.20	20.50	310.00	10
4"	210.00	175.00	114.70	109.90	223.60	99.00	115.20	286.68	21.00	372.00	10

JIS日標尺寸											工作壓力 (kg/c㎡)
Size    DN（De）	D0	d0	d1	d2	d3	d	H1	H	T	L
15(20)	95.00	70.00	22.40	19.95	51.50	15.00	26.30	103.90	15.00	145.00	10
20(25)	100.00	75.00	26.45	24.95	59.00	20.00	30.60	114.66	15.00	175.00	10
25(32)	125.00	90.00	32.55	31.90	70.00	25.00	39.10	127.56	15.00	190.00	10
32(40)	135.00	100.00	38.60	39.90	85.40	30.00	44.20	157.51	16.00	195.00	10
40(50)	140.00	105.00	48.70	49.90	98.90	40.00	52.20	166.00	17.00	220.00	10
50(63)	155.00	120.00	60.80	62.90	122.20	50.00	71.30	197.50	21.00	234.00	10
65(75)	175.00	140.00	76.80	74.90	158.60	63.00	82.80	241.20	23.00	300.00	10
80(90)	185.00	150.00	89.60	89.90	192.10	80.00	99.30	261.20	23.50	320.00	10
100(110)	210.00	175.00	114.70	109.90	223.60	100.00	115.20	286.68	23.50	387.00	10

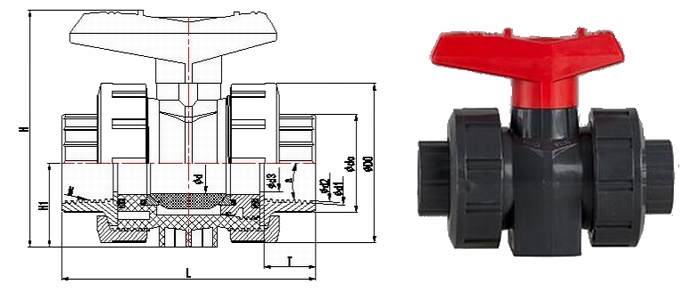

雙由令塑料球閥外形尺寸

DIN德標尺寸													工作壓力  (kg/c㎡)
Size    DN（De）	D0	d0	d1	d2	d3	d	H1	H	T	L	M	a°
15(20)	51.50	30.43	20.95	18.63	16.00	15.50	26.30	82.80	17.00	95.50	1/2"	3.58	10
20(25)	59.00	36.30	26.44	24.12	20.60	20.50	30.60	92.80	19.50	109.10	3/4"	3.58	10
25(32)	70.00	44.61	33.25	30.29	26.00	26.00	39.10	109.20	23.00	122.60	1"	3.58	10
32(40)	85.40	53.87	41.91	38.95	33.00	33.00	44.20	131.80	27.00	147.30	1-1/4"	3.58	10
40(50)	98.90	61.12	47.80	44.85	39.00	39.00	52.20	143.20	32.00	158.80	1-1/2"	3.58	10
50(63)	122.20	73.83	59.61	56.66	51.00	51.00	71.30	175.70	38.50	182.80	2"	3.58	10
65(75)	158.60	87.71	75.18	74.23	64.00	64.00	82.80	231.50	44.50	234.00	2-1/2"	3.58	10
80(90)	192.10	106.81	87.88	84.93	81.00	81.00	99.30	260.60	52.00	255.00	3"	3.58	10
100(110)	223.60	133.46	113.03	110.07	99.00	99.00	115.20	292.10	62.00	297.00	4"	3mb	10

ASTM美標尺寸													工作壓力 (kg/c㎡)
Size（"）	D0	d0	d1	d2	d3	d	H1	H	T	L	M	a°
1/2"	51.50	30.43	20.95	18.63	16.00	15.50	26.30	82.80	17.00	95.50	1/2"	3.58	10
3/4"	59.00	36.30	26.44	24.12	20.60	20.50	30.60	92.80	19.50	109.10	3/4"	3.58	10
1"	70.00	44.61	33.25	30.29	26.00	26.00	39.10	109.20	23.00	122.60	1"	3.58	10
1-1/4"	85.40	53.87	41.91	38.95	33.00	33.00	44.20	131.80	27.00	147.30	1-1/4"	3.58	10
1-1/2"	98.90	61.12	47.80	44.85	39.00	39.00	52.20	143.20	32.00	158.80	1-1/2"	3.58	10
2"	122.20	73.83	59.61	56.66	51.00	51.00	71.30	175.70	38.50	182.80	2"	3.58	10
2-1/2"	158.60	87.71	75.18	74.23	64.00	64.00	82.80	231.50	44.50	234.00	2-1/2"	3.58	10
3"	192.10	106.81	87.88	84.93	81.00	81.00	99.30	260.60	52.00	255.00	3"	3.58	10
4"	223.60	133.46	113.03	110.07	99.00	99.00	115.20	292.10	62.00	297.00	4"	3.58	10

插口式塑料球閥外形尺寸

DIN美標尺寸										工作壓力  (kg/c㎡)
Size     DN（De）	D0	d0	d1	d2	d	T	H1	H	L
15(20)	51.50	27.40	20.30	19.95	15.50	17.00	26.30	82.80	95.50	10
20(25)	59.00	32.70	25.30	24.95	20.50	19.50	30.60	92.80	109.10	10
25(32)	70.00	41.30	32.30	31.90	26.00	23.00	39.10	109.20	122.60	10
32(40)	85.40	49.60	40.35	39.90	33.00	27.00	44.20	131.80	147.30	10
40(50)	98.90	60.20	50.35	49.90	39.00	32.00	52.20	143.20	158.80	10
50(63)	122.20	76.00	63.40	62.90	51.00	38.50	71.30	175.70	182.80	10
65(75)	158.60	89.60	75.40	74.90	64.00	44.50	82.80	231.50	234.00	10
80(90)	192.10	105.40	90.50	89.90	81.00	52.00	99.30	260.60	255.00	10
100(110)	223.60	128.40	110.60	109.90	99.00	62.00	115.20	292.10	297.00	10

ASTM美標尺寸												工作壓力(kg/c㎡)
Size（*"）	D0	d0	d1	d2	d3	d	H1	H	T	L	M
1/2"	51.50	30.43	20.95	18.63	16.00	15.50	26.30	82.80	17.00	95.50	1/2"	10
3/4"	59.00	36.30	26.44	24.12	20.60	20.50	30.60	92.80	19.50	109.10	3/4"	10
1"	70.00	44.61	33.25	30.29	26.00	26.00	39.10	109.20	23.00	122.60	1"	10
1-1/4"	85.40	53.87	41.91	38.95	33.00	33.00	44.20	131.80	27.00	147.30	1-1/4"	10
1-1/2"	98.90	61.12	47.80	44.85	39.00	39.00	52.20	143.20	32.00	158.80	1-1/2"	10
2"	122.20	73.83	59.61	56.66	51.00	51.00	71.30	175.70	38.50	182.80	2"	10
2-1/2"	158.60	87.71	75.18	74.23	64.00	64.00	82.80	231.50	44.50	234.00	2-1/2"	10
3"	192.10	106.81	87.88	84.93	81.00	81.00	99.30	260.60	52.00	255.00	3"	10
4"	223.60	133.46	113.03	110.07	99.00	99.00	115.20	292.10	62.00	297.00	4"	10
