一、產品球閥(球型閘閥)的詳細資料：

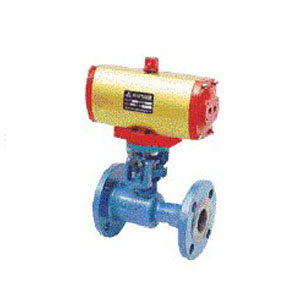

產品名稱：保溫球閥(球型閘閥)
產品特點：一體式法蘭高溫球閥,一體式法蘭替閘閥,高溫球閥,替閘閥
二、性能規范：
型號 | 公稱壓力（MPa） | 試驗壓力Ps（MPa） | 工作溫度（℃） | 適用介質 | ||
- | - | - | ||||
PF.QZ41M-10 | 1.0 | 1.5 | 1.1 | 0.6 | 300 | 蒸氣、水、油等 |
PF.QZ41M-16 | 1.6 | 2.4 | 1.8 | |||
PF.QZ41M-25Q | 2.5 | 4.0 | 2.8 | 350 | ||
三、主要零件材料：
零件名稱 | 材料 | |
PF.QZ41M-10 16 | PF.QZ41M-25Q | |
閥體 | HT200 | QT450-10 |
球體 | 不銹鋼 | |
閥桿 | 45# | |
手柄 | Q235 | |
密封圈 | 復合石墨 | |
四、球型閘閥外形尺寸和連接尺寸：
型號 | 公稱通徑 | 尺寸 | |||||||
L | D | D1 | D2 | b-f | z-Φd | H | Do | ||
PF.QZ41M-10 | 40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 155 | 250 |
50 | 178 | 160 | 125 | 100 | 20-3 | 4-18 | 175 | 300 | |
65 | 190 | 180 | 145 | 120 | 20-3 | 4-18 | 195 | 300 | |
80 | 203 | 195 | 160 | 135 | 22-3 | 8-18 | 225 | 320 | |
100 | 229 | 215 | 180 | 151 | 22-3 | 8-18 | 250 | 320 | |
125 | 254 | 245 | 210 | 185 | 24-3 | 8-18 | 270 | 360 | |
150 | 267 | 280 | 240 | 215 | 24-3 | 8-18 | 290 | 360 | |
200 | 292 | 335 | 295 | 265 | 26-3 | 8-23 | 320 | 450 | |
250 | 330 | 390 | 350 | 320 | 28-3 | 8-23 | 405 | 450 | |
300 | 356 | 440 | 400 | 368 | 28-4 | 12-23 | 560 | 1000 | |
350 | 381 | 500 | 460 | 428 | 30-4 | 16-23 | 620 | 1000 | |
PF.QZ41M-16 | 40 | 232 | 145 | 110 | 85 | 20-3 | 4-18 | 155 | 250 |
50 | 250 | 160 | 125 | 100 | 20-3 | 4-18 | 175 | 300 | |
65 | 270 | 180 | 145 | 120 | 20-3 | 4-18 | 195 | 300 | |
80 | 280 | 195 | 160 | 135 | 22-3 | 8-18 | 225 | 320 | |
100 | 300 | 215 | 180 | 155 | 24-3 | 8-18 | 250 | 320 | |
125 | 325 | 245 | 210 | 185 | 26-3 | 8-18 | 270 | 360 | |
150 | 350 | 280 | 240 | 210 | 28-3 | 8-233 | 290 | 360 | |
200 | 400 | 335 | 295 | 265 | 30-3 | 12-23 | 320 | 450 | |
250 | 450 | 405 | 335 | 320 | 32-3 | 12-25 | 405 | 450 | |
300 | 500 | 460 | 410 | 375 | 34-4 | 12-25 | 560 | 1000 | |
350 | 550 | 520 | 470 | 435 | 38-4 | 16-25 | 620 | 1000 | |
