一、用途
我廠引進歐洲高科技閥門制造技術所生產的彈性座封閘閥，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕傷、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
二、特點
1. 整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命。
2. 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4. 耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5. 三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水。
三、技術參數
壓力等級：1.0MPa、1.6MPa
閥體耐壓：1.5MPa、2.4MPa
密封試驗：1.1MPa、1.76MPa
工作溫度：0～80℃
適用介質：水、氣等
四、主要零件材料
序號 | 名稱 | 材料 |
1 | 閥體 | 鑄鐵、球墨鑄鐵 |
2 | 閘門 | 球墨鑄鐵外覆EPDM |
3 | 螺栓 | 鍍鋅 |
4 | 密封圈 | NBR |
5 | 閥蓋 | 鑄鐵、球墨鑄鐵 |
6 | 閥桿 | 不銹鋼 |
7 | 0型密封圈 | NBR |
8 | 止推墊 | 錫青銅 |
9 | 軸套 | 錫青銅 |
10 | 螺栓 | 鍍鋅 |
11 | 軸蓋 | 鑄鐵、球墨鑄鐵 |
12 | 防塵罩 | NBR |
13 | 手輪 | 鑄鐵 |
14 | 緊固螺母 | 鍍鋅 |

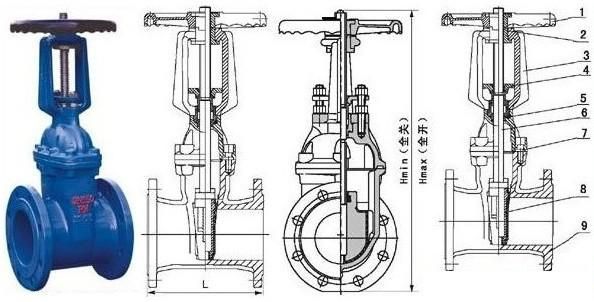

五、外形尺寸
產品代號 | 公稱 | D | D1 | N-φd | L | H | |||
1.OMPa | 1.6Mpa | 1.0MPa | 1.6MPa | 1.OMpa | 1.6MPa | ||||
Z41X-50 | 50 | 165 | 125 | 4—19 | 180 | 340 | |||
Z41X -65 | 65 | 185 | 145 | 4—19 | 190 | 370 | |||
Z41X -80 | 80 | 200 | 160 | 8—19 | 205 | 410 | |||
Z41X -100 | 100 | 220 | 180 | 8—19 | 230 | 450 | |||
Z41X -125 | 125 | 250 | 210 | 8—19 | 255 | 480 | |||
Z41X -150 | 150 | 285 | 240 | 8—23 | 267 | 550 | |||
Z41X -200 | 200 | 340 | 295 | 8—23 | 12—23 | 295 | 630 | ||
Z41X -250 | 250 | 405 | 350 | 355 | 12—23 | 12—28 | 335 | 750 | |
Z41X -300 | 300 | 460 | 400 | 410 | 12—23 | 12—28 | 360 | 820 | |
Z41X -350 | 350 | 520 | 460 | 470 | 16—23 | 16—28 | 381 | 980 | |
Z41X -400 | 400 | 580 | 515 | 525 | 16—28 | 16—31 | 406 | 1010 | |
Z41X -450 | 450 | 640 | 565 | 585 | 20—28 | 20—31 | 432 | 1270 | |
Z41X -500 | 500 | 715 | 620 | 650 | 20—28 | 20—34 | 457 | 1270 | |
Z41X -600 | 600 | 840 | 725 | 770 | 20—31 | 30—37 | 508 | 1390 | |
