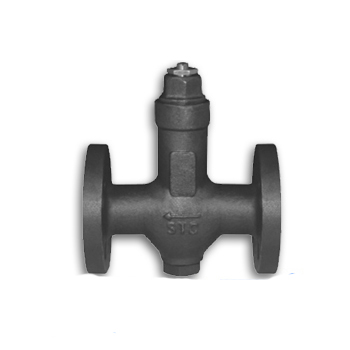

進口可調恒溫式波紋管法蘭蒸汽疏水閥

　　產品信息

　　產品型號：ml-23

　　產品口徑：DN15-DN100

　　產品壓力：1.6Mpa-4.0Mpa

　　產品材質：碳鋼 不銹鋼

　　進口可調恒溫式波紋管法蘭蒸汽疏水閥詳情：

　　進口可調恒溫式波紋管蒸汽疏水閥閥芯不銹鋼波紋管內充一種汽化溫度低于水飽和溫度的液體。隨蒸汽溫度變化控制閥門開關，該閥設有調整螺栓，可根據需要調節使用溫度，一般過冷度調整范圍低于飽和溫度15℃-40℃，背壓率大于70%。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥心在彈簧的彈力下，處于開啟位置;當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥開始關閉，隨蒸汽溫度變化控制閥門開關，阻汽排水。

　　進口疏水閥作用：當蒸汽冷凝時釋放蒸發焓形成冷凝水，冷凝水中只含有飽和水焓，為了確保系統的較大傳熱效率，冷凝水必須從系統中排除。蒸汽中所攜帶的空氣和其它不凝性氣體在蒸汽和換熱面上形成熱阻層同樣也必須從系統中排除。疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳?xì)怏w盡快排出;同時較大限度地自動防止蒸汽的泄漏。



恒溫式波紋管蒸汽疏水閥原理圖

進口可調恒溫式波紋管法蘭蒸汽疏水閥參數：

　　公稱通徑：DN15-DN100

　　公稱壓力：1.0Mpa-4.0Mpa

　　適用溫度：-20℃≤T≤425 ℃

　　適用介質：水、蒸汽、油品

　　閥體材質：鑄鋼、碳鋼、不銹鋼

　　連接方式：法蘭連接

進口可調恒溫式波紋管法蘭蒸汽疏水閥特性：

①熱敏感元件采用進口材料，靈敏度高堅固耐用。閥前始終備凝結水，形成水封，無新鮮蒸汽泄漏。排氣性能好，抗水擊，并可任意角度安裝；
②該閥適用于蒸汽主管線和過熱蒸汽管線，能自動排除凝結水的排放溫度，節能效果好。

　　a/圖中曲線標注的編號(4、8、12等)代表相應工作壓差下的排量及閥座代號

　　b/壓差是指疏水閥的入口端與出口端的壓力差

　　c/△t=N過冷度(冷凝水與飽和蒸汽的溫度差)

進口可調恒溫式波紋管法蘭蒸汽疏水閥尺寸：

主要連接外形和尺寸

單位：mm

DN	15	20	25	32	40	50	65	80	100
L	150	150	160	230	230	230	230	310	310
H	117	165	170	136	136	235	235	200	200

注：此外形尺寸為1.6Mpa壓力疏水閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口疏水閥根據原理作用的不同，可分為以下三種類型：機械型、依靠蒸汽疏水閥內凝結水液位高度的變化而動作；熱靜力型、依靠液體溫度的變化而動作；熱動力型、依靠液體的熱動力學性質的變化而動作，一個蒸汽疏水閥的排水能力不能滿足要求時，可并聯安裝幾個蒸汽疏水閥。
　　以上就是產品的各項參數、尺寸以及產品詳情，為了方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
