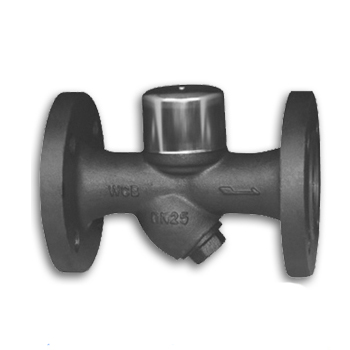

進口熱動力圓盤式法蘭蒸汽疏水閥

　　產品信息

　　產品型號：ml-999

　　產品口徑：DN15-DN50

　　產品壓力：1.6Mpa-6.4Mpa

　　產品材質：碳鋼 不銹鋼

　　進口熱動力圓盤式法蘭蒸汽疏水閥詳情：

　　進口熱動力圓盤式蒸汽疏水閥，根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化，使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。熱動力圓盤蒸汽疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。

　　進口疏水閥作用：當蒸汽冷凝時釋放蒸發焓形成冷凝水，冷凝水中只含有飽和水焓，為了確保系統的較大傳熱效率，冷凝水必須從系統中排除。蒸汽中所攜帶的空氣和其它不凝性氣體在蒸汽和換熱面上形成熱阻層同樣也必須從系統中排除。疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳氣體盡快排出;同時較大限度地自動防止蒸汽的泄漏。

進口熱動力圓盤式法蘭蒸汽疏水閥參數：

　　公稱通徑：DN15-DN150

　　公稱壓力：1.0Mpa-4.0Mpa

　　適用溫度：-20℃≤T≤425 ℃

　　適用介質：水、蒸汽、油品

　　閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼

　　連接方式：法蘭連接

進口熱動力圓盤式法蘭蒸汽疏水閥特性：

　?、賻д羝蚩諝獗匮b置，不受環境濕度影響，減少動作頻率，延長壽命;

　?、趥溆羞^濾網和排污閥;

　?、墼撻y運作靈敏可靠，排水量大。

a/圖中曲線標注的編號（4、8、12等）代表相應工作壓差下的排量及閥座代號
b/壓差是指疏水閥的入口端與出口端的壓力差

進口熱動力圓盤式法蘭蒸汽疏水閥尺寸：

主要連接外形和尺寸

單位：mm

DN	15	20	25	32	40	50	65
L	150	150	160	230	230	230	250

注：此外形尺寸為1.6Mpa壓力疏水閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口疏水閥根據原理作用的不同，可分為以下三種類型：機械型、依靠蒸汽疏水閥內凝結水液位高度的變化而動作；熱靜力型、依靠液體溫度的變化而動作；熱動力型、依靠液體的熱動力學性質的變化而動作，一個蒸汽疏水閥的排水能力不能滿足要求時，可并聯安裝幾個蒸汽疏水閥。
　　以上就是產品的各項參數、尺寸以及產品詳情，為了方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
