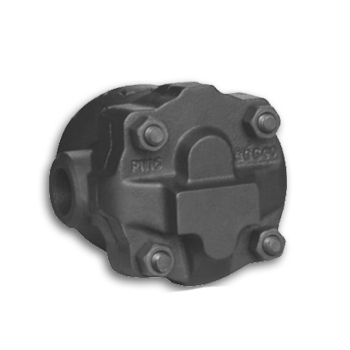

進口杠桿浮球式蒸汽疏水閥

　　產品信息

　　產品型號：ml5689

　　產品口徑：DN15-DN50

　　產品壓力：1.6Mpa

　　產品材質：碳鋼 不銹鋼

　　進口杠桿浮球式蒸汽疏水閥詳情：

　　進口FT14H杠桿浮球式蒸汽疏水閥，該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體。當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得較好的加熱效果。

　　進口疏水閥作用：當蒸汽冷凝時釋放蒸發焓形成冷凝水，冷凝水中只含有飽和水焓，為了確保系統的較大傳熱效率，冷凝水必須從系統中排除。蒸汽中所攜帶的空氣和其它不凝性氣體在蒸汽和換熱面上形成熱阻層同樣也必須從系統中排除。疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳?xì)怏w盡快排出;同時較大限度地自動防止蒸汽的泄漏。



杠桿浮球式蒸汽疏水閥原理圖

　?、賳?dòng)時，圖一，熱靜力排空閥允許設備內的空氣不經過主閥排出，否則空氣無法逃逸(稱為氣阻);

　?、诋?dāng)凝結水到達疏水閥時，圖2，浮球升高帶動連桿打開主閥，熱的冷凝水使排氣閥關閉，僅從主閥排放。當蒸汽到達時，浮球下降關閉主閥。主閥低于水面，蒸汽無泄漏的可能。

　?、郛?dāng)用于虹吸管排放的滾筒或長排放管時，蒸汽氣鎖現象會導致凝結水無法到達疏水閥。這種情況應安裝破蒸汽氣鎖裝置(SLR)，圖3，以排除積聚在疏水閥和虹吸管內的蒸汽，使冷凝水能夠持續排除。

進口杠桿浮球式蒸汽疏水閥參數：

　　公稱通徑：DN15-DN50

　　公稱壓力：1.0Mpa-2.5Mpa

　　適用溫度：-20℃≤T≤425 ℃

　　適用介質：水、蒸汽、油品

　　閥體材質：鑄鋼、碳鋼、不銹鋼

　　連接方式：絲扣螺紋

進口杠桿浮球式蒸汽疏水閥特性：

　?、倌苓B續排放飽和凝結水加熱設備不會有水積聚，從而獲得較高的熱效率;

　?、谡羝麎毫ψ兓瘯r(shí)不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定;

　　③排空氣性能好自動排空氣裝置能排除不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音;

　?、苊芊庑阅茏吭剑芊饷娌捎们蛎娼Y(jié)構，工作時無集中磨損，使用壽命長。

a/圖中曲線標注的編號（4、8、12等）代表相應工作壓差下的排量及閥座代號
b/壓差是指疏水閥的入口端與出口端的壓力差

進口杠桿浮球式蒸汽疏水閥尺寸：

主要連接外形和尺寸

單位：mm

DN	15	20	25	32	40	50
L	121	121	145	270	270	270

注：此外形尺寸為1.6Mpa壓力疏水閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口疏水閥根據原理作用的不同，可分為以下三種類型：機械型、依靠蒸汽疏水閥內凝結水液位高度的變化而動作；熱靜力型、依靠液體溫度的變化而動作；熱動力型、依靠液體的熱動力學性質的變化而動作，一個蒸汽疏水閥的排水能力不能滿足要求時，可并聯安裝幾個蒸汽疏水閥。
　　以上就是產品的各項參數、尺寸以及產品詳情，為了方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
