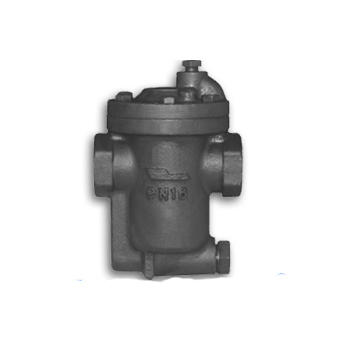

進口倒置桶式蒸汽疏水閥

　　產品信息

　　產品型號：ml-8677

　　產品口徑：DN15-DN65

　　產品壓力：1.6Mpa-6.4Mpa

　　產品材質：碳鋼 不銹鋼

　　進口倒置桶式蒸汽疏水閥詳情：

　　進口倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，吊桶開口向下，倒吊桶連接杠桿帶動閥心開閉閥門。倒吊桶式疏水閥能排空氣，不怕水擊，抗污性能好。過冷度小，漏汽率小于3%，較大背壓率為75%，連接件比較多，靈敏度不如自由浮球式疏水閥。因倒吊桶式疏水閥是靠蒸汽向上浮力關閉閥門，工作壓差小于0.1MPA時，不適合選用。當裝置剛啟動時，管道內的空氣和低溫凝結水進入疏水閥內，倒吊桶靠自身重量下墜，倒吊桶連接杠桿帶動閥心開啟閥門，空氣和低溫凝結水迅速排出。當蒸汽進入倒吊桶內，倒吊桶的蒸汽產生向上浮力，倒吊桶上升連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力，靠自身重量向下沉，倒吊桶連接杠桿帶動閥心開啟閥門，循環工作，間斷排水。

　　進口疏水閥作用：當蒸汽冷凝時釋放蒸發焓形成冷凝水，冷凝水中只含有飽和水焓，為了確保系統的較大傳熱效率，冷凝水必須從系統中排除。蒸汽中所攜帶的空氣和其它不凝性氣體在蒸汽和換熱面上形成熱阻層同樣也必須從系統中排除。疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳?xì)怏w盡快排出;同時較大限度地自動防止蒸汽的泄漏。



倒置桶蒸汽疏水閥原理圖

進口倒置桶式蒸汽疏水閥參數：

　　公稱通徑：DN15-DN125

　　公稱壓力：1.0Mpa-4.0Mpa

　　適用溫度：-20℃≤T≤425 ℃

　　適用介質：水、蒸汽、油品

　　閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼

　　連接方式：絲扣螺紋

進口倒置桶式蒸汽疏水閥特性：

　　①結構簡單，不易故障。無插銷或鉸鏈結構，無固定磨損，節能效果好。耐磨鉻鋼閥座，不銹鋼結構，使用壽命長;

　?、陂g歇排放雜質均可沖走，不積污垢，自動排空氣;

　　③有多種節流孔選擇，在不同壓力下，可達到較高排水流量;

　　④內部零件全安裝在閥蓋上，維修方便。

進口倒置桶式蒸汽疏水閥尺寸：

主要連接外形和尺寸

單位：mm

DN	15	20	25	32	40	50	65
L(881)	120	120	130
L(882)	170	170	170
L(883)			205	205	205	205
L(815)					225	225	225

注：此外形尺寸為1.6Mpa壓力疏水閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口疏水閥根據原理作用的不同，可分為以下三種類型：機械型、依靠蒸汽疏水閥內凝結水液位高度的變化而動作；熱靜力型、依靠液體溫度的變化而動作；熱動力型、依靠液體的熱動力學性質的變化而動作，一個蒸汽疏水閥的排水能力不能滿足要求時，可并聯安裝幾個蒸汽疏水閥。
　　以上就是產品的各項參數、尺寸以及產品詳情，為了方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
